Hallo Zusammen,

Ich möchte auf meinem 411 eine Doppeltrommelwinde von Adler verbauen.
Hat einer von euch so eine Winde (AV50) auf seinem Mog :?:
Gibts techn. Unterlagen dazu, wer kann was zu der Winde sagen?
Wie ist sie am Rahmen befestigt?


Gruß Lukas :flex:

Hi Lukas,

hast du schwer eingekauft? Kann dir leider nicht helfen, aber ich freue mich schon auf deine Einbauberichte!

Christian

Unterlagen müsstest bei Adler bekommen. Schau mal im Netz die Firma gibts noch hat den sitz in Wolfegg. Ich glaub ein bekannter hat ne Adler auf seinem 411er.

Hallo Zusammen,

@Christian
ja, mal sehen wie ich die Winde auf dem Rahmen verschraubte, das Ganze soll ja beweglich bleiben.
Mit den Eigenbauberichten ist das so eine Sache, es schreiben nur noch wenige was sie alles treiben, ich auch. Es wird einfach zuviel gemeckert :?

@Andi
ich werd mein Glück mal bei Adler versuchen.
Kannst du deinen Bekannten mal fragen ob er Bilder von der Winde samt
Befestigung usw. machen kann?

Gruß Lukas

Anbei ein Link aus dem Forum

http://www.unimog-community.de/index.php?name=PNphpBB2&file=viewtopic&t=45814&highlight=rahmen+adler

Gruss Joachim

Hallo Joachim,

danke für den Link, der Hilft schon weiter.
Gibts sonst noch Anregungen ewtl. von anderen Baureihen, ist ja eigentlich
alles das Gleiche bis auf die Größe :lol: :flex:



Gruß Lukas

Hallo Lukas!
Beim 406er schaut der Adler Anbaurahmen etwas anders aus, aber die Funktion ist gut zu erkennen.


Anhänge

  • Adler Rahmen.jpg
    Adler Rahmen.jpg
    45,2 KB · Aufrufe: 3.635
Hallo Herbert,

danke für das Bild.
Warum stützt sich der Hilfsrahmen nach vorne ab, ich dachte die Winde
sitzt auf einem Rahmen der mit der Bergestütze verbunden ist?
Somit wäre der Unimog nur Träger des kompletten Windenaggregats,
oder lieg ich da falsch?

Gruß Lukas :flex:

Hallo Lukas,

bei den kleinen 411 und 421, war es zumindest bei Werner ein kompletter Hilfsrahmen der einfach auf den Mog gesetzt wurde. Bilder sind unter der Forstmog Gallerie zu finden!

Christian

Hallo Christian,

so hab ich mir das auch gedacht.
Wie verwindet sich der Mog wenn der Windenrahmen direkt verschraubt ist :?:

Gruß Lukas :roll:

Schau mal beim Klaus rein (wenn nicht schon geschehen). Da sieht man den Rahmen, kann aber auch nicht erkennen, wie sich der verwindet.
Es gibt noch einen anderen Rahmen der direkt für den 411 gebaut ist, da sitzt die Winde weiter oben, um den Luftkessel darunter nicht versetzen zu müssen.

Christian

Hallo Lukas,

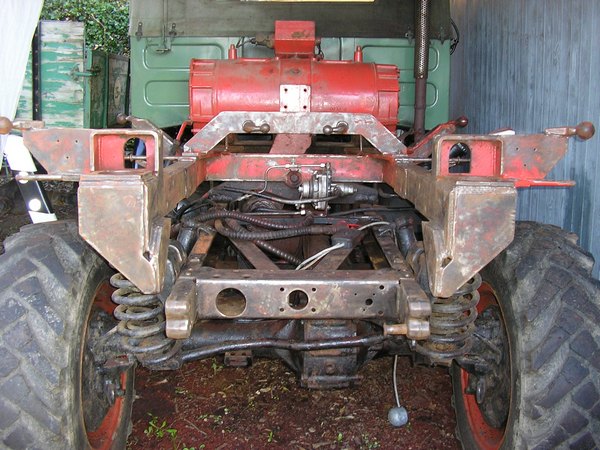

so sieht mein 421 von hinten aus, vor dem Anhängersteuerventil kann man die Wippe erkennen, womit sich der Rahmen vorne abstützt.
Hinten ist er an den oberen Löchern am Rahmen verschraubt.
Unter der Winde gehen dann noch die Befestigungen für die Tragbergstütze nach unten.


Hallo Zusammen,

Die Bilder sind klasse, System erkannt :wink:
Jetzt interessiert mich noch der Rahmen für den 411, wie Christian schreibt
gibts einen eigenen.

Gruß Lukas

:thumbup:

Hallo Axel,

danke für die Links, schön das sich jemand um mich kümmert :knuddel:
Die Bilder kenne ich, leider sind diese nicht besonders aufschlußreich.
Ich habe beim Mogsammler schon angefragt, leider noch keine Antwort
bekommen.

Gruß Lukas :thumbup:

Hallo Lukas

hast Du mal verschiedene Begriffe wie Unimog Forst / Fosrtaufbau usw. in Googel Bilder probiert.
Ich konnte so auch schon einige Lösungen für Konstruktionen finden.
Vielleicht kannst Du den Rahmen mit der Unterkonstruktion einer
406er Kipperbrücke bauen, da ist ja auch ein Drehpunkt drin.
Kann Dir heute abend mal Bilder von meinem Brückenrahmen einstellen.

Gruß Andreas

Hallo Andreas,

ich hab inzwischen eine beachtliche Bildersammlung von Google und Co :wink:
Trotzdem gibts immer was neues, jeder hat irgendwelche Ideen.
Es wird immer geklagt es gibt hier keine vernüftigen Diskussionen mehr,
also her mit den Vorschlägen 8)
Jetzt muß die Winde erstmal zu mir, dann gehts los :party: :flex:


Gruß Lukas

Hallo Lukas

hab Dir hier die Bilder von einem 406er Pritschenrahmen.
Ich würde die vorderen und die hinteren Halter abtrennen und an einen
kleineren Rahmen aus U-Profilen schweisen. Den Rahmen würde ich zusätzlich mit einem X verstärken.
Die Wippe würde ich Richtung Fahrerhaus anbauen das die Zugkraft auf die starren Elemente wirkt.
Anbei noch ein Bild von einem eigenbau Forstmog, der ehemalige Besitzer hat die Winde direkt auf den Rahmen geprutzelt.
Hab den Mog vor zwei Jahren gekauft und er läuft wie ne Uhr.
Wenn mein Scanner funktionieren würde, hätt ich Dir mal ne Skizze con meiner Idee geschickt. Man müsste Ihn halt irgendwie an vorhandene Löcher im Rahmen eventuell ans Geriebetragrohr anpassen. Tüftel tüftel schraub schraub :D .


Schraubergruß

Andreas


Anhänge

  • U411 Forst-Eigenbau.jpg
    U411 Forst-Eigenbau.jpg
    35,2 KB · Aufrufe: 1.463
  • Pritsche2.jpg
    37,9 KB · Aufrufe: 1.463
  • Pritsche1.jpg
    36,5 KB · Aufrufe: 1.463
Hallo Andreas,

danke für die Bilder, der "Forstmog" sieht ja heftig aus, arbeitest du damit noch :roll: :?:
Ich merk schon, du bist auch so ein Tüfftler.
Wenn die Winde hier ist, kann ich mal Maß nehmen, dann seh ich weiter.

Gruß Lukas
:flex:
