Guten Tag,
Wir restaurieren gerade einen Unimog Baujahr 1961. Uns fehlen allerdings die Druckluftleitungen vom Kombipressor zum Drucklufttank (über dem Dieseltank) und vom Drucklufttank die Einkreisbremsleitung zur Kipperspinne. Wir würden die uns gerne originalgetreu nachbauen da die echt schwer zu bekommen sind. Hätte jemand da zufällig ein Paar Bilder wo die verlegt sind und wie die Aussehen und ist am Kombipressor ein Stück Gummischlauch verbaut? Ist die Leitung nach vorne noch irgendwo am Rahmen befestigt?

Mit freundlichen Grüßen
Dennis

Hallo,


vom 411er kann ich direkt nichts bieten, aber vom frühen 421, das könnte ja passen.
Vom Kombipresser zum Druckminderer ist da Höhe der Kupplungsglocke ungefähr ein kurzes Stück Gummi. Vorher ist wahrscheinlich schlecht, wenn die Leitung durch die Luft da noch erwärmt wird.
Vielleicht helfen dir die Bilder ja weiter.



Grüße
Sebastian


Anhänge

  • Screenshot_20231225-201637.png
    1,4 MB · Aufrufe: 3.305
  • Screenshot_20231225-201622.png
    1,4 MB · Aufrufe: 3.304
  • Screenshot_20231225-201536.png
    1,5 MB · Aufrufe: 3.304
Hallo,

hier noch ein Bild.

Grüße
Sebastian


Anhänge

  • Screenshot_20231225-201317.png
    2,4 MB · Aufrufe: 3.293
Okay vielen Dank schonmal da bin ich schonmal etwas weiter, aber vielleicht könnte jemand noch ein Paar Bilder vom 411er machen.

Hallo Dennis,
hier noch Bilder vom 411.
Grüße
Markus


Anhänge

  • 20200827_154055_copy_656x1167.jpg
    95,2 KB · Aufrufe: 3.047
  • 20200829_120418_copy_607x1080.jpg
    121,6 KB · Aufrufe: 3.047
  • 20201002_182512_copy_618x1099.jpg
    117,6 KB · Aufrufe: 3.047
noch zwei.
Viel Erfolg.
Grüße
Markus


Anhänge

  • 20231226_185658.jpg
    124,3 KB · Aufrufe: 3.040
  • 20231226_185727.jpg
    131,4 KB · Aufrufe: 3.040
Hallo Dennis,
hir sind Bilder von den original Leitungen im ausgebauten Zustand:
Das sind die Leitungen vom Luftpresser zum Druckregler.
Es kommt noch die Leitung zum Anhängerkupplungskopf.
Gruß aus Hamburg
Thomas

Hier nun die Leitung zum AH-Kupplungskopf:
Es fehlt ein Bild von dem Halter, der die Leitung mit dem Kupplungskopf zusammen an der Spinne befestigt. Den habe ich nicht gefunden. Es ist ein abgewinkeltes und leicht verdrehtes Flacheisen, und der Kupplungskopf wird mit einer Bügelschraube befestigt, Durchmesser habe ich nicht präsent. bei Interesse schaue ich kommende Woche einmal nach.
Gruß
Thomas

Hallo Dennis,
hier die Leitungsbefestigung "MOG, BJ1963"

Befestigung BJ 1962

Zwischenstück

Gruß
Wolfgang

Hallo Markus,

auf einem Foto ist ein Wagenheber zu sehen.
Verrätst Du mir /uns davon den Hersteller mit Typenbezeichnung?

Viele Grüße
Ralf

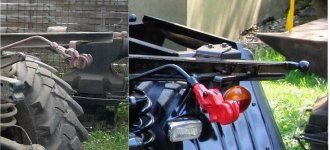

Bilder Druckluftkupplung hinten





Wünsche Euch allen einen Guten Rutsch und das alle Euere Wünsche für 2024 in Erfüllung gehen
Michael
